Blum Projekt 2020

Großauftrag für RLT-Geräte bei der Julius Blum GmbH im Anbau Blum Werk 4 in Bregenz.

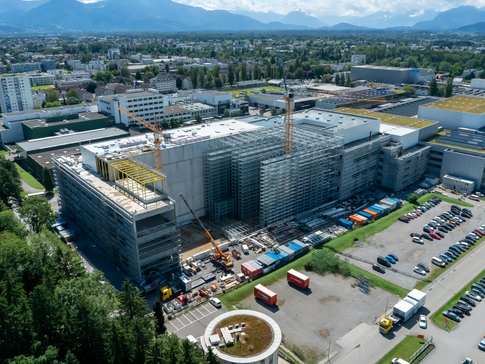

Übersicht Neubau Blum Werk 4 in Bregenz | © Skycopter
1 Übersicht Neubau Blum Werk 4 in Bregenz.
Die Anlieferung von drei Lüftungsgeräten in Kuben mit dem Schwerlasttransport.  | © bösch heizung, klima, lüftung
2 Die Anlieferung von drei Lüftungsgeräten in Kuben mit dem Schwerlasttransport.
Die Anlieferung von drei Lüftungsgeräten in Kuben mit dem Schwerlasttransport.  | © bösch heizung, klima, lüftung
3 Die Anlieferung von drei Lüftungsgeräten in Kuben mit dem Schwerlasttransport.
Der Verhub der Kuben mit einem Kran direkt durch das Dach in den obersten Stock. | © bösch Heizung Klima Lüftung
4 Der Verhub der Kuben mit einem Kran direkt durch das Dach in den obersten Stock.
Blauer Kran hebt Kube auf das Dach. | © bösch - heizung, klima, lüftung
5 Der Verhub der Kuben mit einem Kran direkt durch das Dach in den obersten Stock.
Der Verhub der Kuben mit einem Kran direkt durch das Dach in den obersten Stock. | © skycopter
6 Der Verhub der Kuben mit einem Kran direkt durch das Dach in den obersten Stock.
Der Verhub der Kuben mit einem Kran direkt durch das Dach in den obersten Stock. | © skycopter
7 Der Verhub der Kuben mit einem Kran direkt durch das Dach in den obersten Stock.
Millimeterarbeit. | © Skycopter
8 Millimeterarbeit.
Lüftungsgerät durch schmale Dachlücke. | © bösch heizung, klima, lüftung
9 Millimeterarbeit.
Beim Verhub der Kuben werden alle Hände gebraucht. | © bösch heizung, klima, lüftung
10 Beim Verhub der Kuben werden alle Hände gebraucht.
Nach dem Verhub werden die Kuben an die richtige Position transportiert und montiert. | © bösch heizung, klima lüftung
11 Nach dem Verhub werden die Kuben an die richtige Position transportiert und montiert.
Nach dem Verhub werden die Kuben an die richtige Position transportiert und montiert. | © bösch heizung, klima, lüftung
12 Nach dem Verhub werden die Kuben an die richtige Position transportiert und montiert.
Ein fertiges Lüftungsgerät. | © bösch heizung, klima, lüftung
13 Ein fertiges Lüftungsgerät.

Bereits seit 1952 besteht das Unternehmen Blum und zählt heute zu den weltweit führenden Herstellern für Möbelbeschläge. Die Produktionsstandorte der über 8.300 Mitarbeiter befinden sich in Vorarlberg (8 Standorte), Polen, USA und Brasilien. 327 Mio. Euro wurden im letzten Geschäftsjahr 2019/2020 investiert, unter anderem auch in den Anbau des Werk 4 in Bregenz, in dem bösch einen Großauftrag von 20 Lüftungsgeräten umsetzen durfte.


Sechs Geräte waren Werksmontage, ein Gerät wurde vor Ort montiert und 13 Geräte wurden in Kuben geliefert und vor Ort fertig montiert. Dadurch, dass die Geräte fast nur in Kuben angeliefert und montiert wurden, konnte Blum viel Zeit einsparen.
Somit konnten die Lüftungsspengler früher mit den Anschlüssen der Kanäle an die Geräte beginnen und
dadurch die Gesamtanlage früher fertigstellen.

Übersicht über das Projekt

Max. Höhe des Gebäudes 32 Meter
Max. Länge des Gebäudes 175 Meter
Max. Breite des Gebäudes 92 Meter
Stockwerke 5 + 4 Zwischengeschosse
Nutzfläche der Betriebsräumlichkeiten Gesamt 49.300 m² davon sind 4.700 m²
8 Baugleiche Geräte Anlage Produktion Zuluft & Abluft jeweils 50.000 m³/h Doppelplattenwärmetauscher, Kühl- und Heizregister, Innenaufstellung – Kubenmontage
6 Baugleiche Geräte Anlage Produktionslager Umluft Heizung jeweils 15.000 m³/h Innenaufstellung – Werksmontage
2 Geräte Anlage Produktion Zuluft & Abluft 12.000 m³/h Doppelplattenwärmetauscher, Kühl- und Heizregister, Innenaufstellung – Kubenmontage
1 Gerät Anlage Produktion Zuluft & Abluft 16.000 m³/h Doppelplattenwärmetauscher, Kühl- und Heizregister, Innenaufstellung – Kubenmontage
1 Gerät Anlage Nebenräume Zuluft & Abluft 9.000 m³/h Doppelplattenwärmetauscher, Kühl- und Heizregister, mit Option spätere Erweiterung um einen Niederdrucksprühbefeuchter, Innenaufstellung – Kubenmontage
1 Gerät Anlage Nebenräume Zuluft & Abluft 15.000 m³/h Doppelplattenwärmetauscher, Kühl- und Heizregister, mit Option spätere Erweiterung um einen Niederdrucksprühbefeuchter, Innenaufstellung – Kubenmontage
1 Gerät Anlage Nebenräume Zuluft & Abluft 22.000 m³/h Doppelplattenwärmetauscher, Kühl- und Heizregister, mit Niederdrucksprühbefeuchter, Innenaufstellung – Ortsmontage
